Applicable Standards
★Steel Plug Valves, API 599 ★Steel Plug Valves, ISO 14313 ★Fire Durable, API607 ★Anti Static. API 599 ★Steel Valves, ASME B16.34 ★Face To Face, ASME B16.10 ★End Flanges, ASME B16.5 ★Buttwelding Ends, ASME B16.25 ★Inspection And Test, API 598
Design Description
▲Rugged, Heavy-duty Body ▲Bolted Bonnet ▲PTFE Sleeved Tapered Plug ▲Large Port Openings ▲Non-lubricated ▲Stem Integral With Plug ▲In-line Adjustment ▲Fire Durable Construction ▲Anti Static Device ▲Stopper Device ▲Renewable Seat Ring ▲Flanged or Buttwelding Ends ▲Available With WG Operator

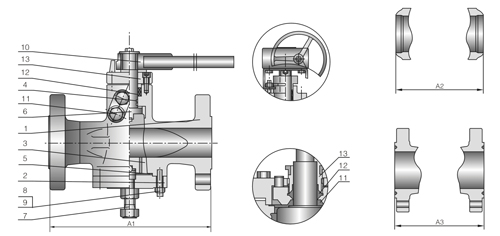

Standard Material Specifiactions
NO. |
Part Name |
ASTM Material |
Carbon steel |
304 Type |
316 Type |
304LType |
316LType |
20 Alloy |
1 |
Body |
A216 WCB |
A351CF8 |
A351 CF8M |
A351CF3 |
A351 CF3M |
A351CN7M |
2 |
Bonnet |
A216 WCB |
A351CF8 |
A351 CF8M |
A351CF3 |
A351 CF3M |
A351CN7M |
3 |
Plug |
A182 F304 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
20 Alloy |
4 |
O-ring |
Viton |
5 |
Bonnet Gasket |
304+graphite |
304+graphite |
316+graphite |
304L+graphite |
316L+graphite |
316+graphite |
6 |
Adjusting Gasket |
A182 F6a |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
20-Alloy |
7 |
Adjusting Bolt |
A193 B7 |
A276304 |
A276316 |
A276304L |
A276316L |
20-Alloy |
8 |
Bonnet Bolt |
A193 B7 |
A193 B8 |
A193 B8M |
A193 B8 |
A193 B8M |
A193 B8 |
9 |
Bonnet Nut |
A1942H |
A194 8 |
A194 8M |
A1948 |
A194 8M |
A1948 |
10 |
Handle |
Carbon steel |
Carbon steel+Zn |
11 |
Nipple |
Commercial |
12 |
Packing |
Graphite |
Graphite *1 |
Graphite *1 |
Graphite *1 |
Graphite *1 |
Graphite *1 |
13 |
Gland Flange |
A216 WCB |
A351CF8 |
A351CF8 |
A351CF8 |
A351CF8 |
A351CF8 |
*1 |
PTFE Optional |
