Product show You are here ：Home - Product show - -All welded cylinder form fixed ball valve
All
All welded cylinder form fixed ball valve
Detailed information

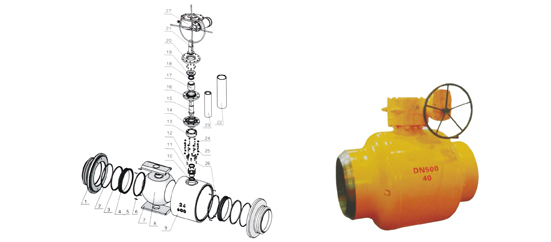

major Parts Material Form
No． Parl name 　 Material
1 Valve cover A105 F304 LF2
2 Coll spring INCONEL x 750
3 Spring seat A105 F304 LF2+ENP
4 Seat A105+ENP F304 LF2+ENP
5 O ring NBRNITON
6 Sealing ring RPTFE
7 Lining A105+ENP F304 LF2+ENP
8 Ball A105+ENP F304 LF2+ENP
9 Body A105 F304 LF2
10 Packing gland F6a F304 F304
11 Packing gland A105 F304 LF2
12 Thrust bearing SS304
13 Valve neck A105 F304 LF2
14 Stuffing box A105 F304 LF2
15 Stem F6a F304 F304
16 Extension tube connecting plate A105 F304 LF2
17 With sleeve A105 F304 LF2
18 Thrust bearing SS304
19 Gland A105 F304 LF2
20 Disk drive connected A105 F304 LF2
21 stem F6a F304 F6a
22 Extension Tube A105 F304 A105
23 Extension are A105 F304 A105
24 Nut A194 2H/2HM A194 8 A194 2H/2HM
25 Stud A193 87/B7M A193 88 A193 87M
26 Pin SS304
27 Worm head 组合件

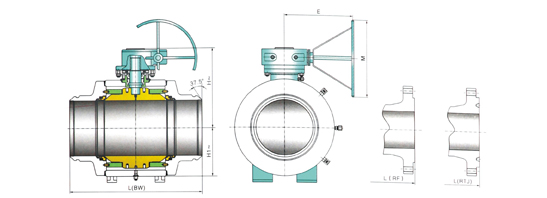

Main Size of Outstide＆Weight                                     class 150
NPS
 DN
L(RF)(mm)
L(RTJ)(mm)
L(BW)(mm)
H≈(mm)
H1≈(mm)
M≈(mm)
E≈(mm)
W≈(kg)
jn mm 　 　 　 　 　 　 　 　
6 150 394 406 457 280 178 300 254 173
8×6@ 200×150 457 470 521 280 178 300 254 195
8 200 457 470 521 305 225 300 254 200
10×8@ 250×200 533 546 559 305 225 300 254 238
10 250 533 546 559 395 257 300 270 262
12×10@ 300×250 610 622 635 395 257 300 270 380
12 300 610 622 635 428 323 300 370 414
14x12@ 350×300 686 699 762 428 323 300 370 551
14 350 686 699 762 465 355 400 380 590
16×14@ 400×350 762 775 838 465 355 400 380 731
16 400 762 775 838 528 398 450 430 896
18×16@ 450×400 864 876 914 528 398 450 430 945
18 450 864 876 914 564 437 500 510 1200
20X18@ 500×450 914 927 991 564 437 500 510 1443
20 500 914 927 991 577 453 500 510 1550
24×20@ 600×500 1067 1080 1143 577 453 500 510 2030
22 550 ※991 　 ※1092 365 499 500 510 2052
24 600 1067 1080 1143 667 536 500 510 2592
30×24@ 750×600 1295 　 1397 667 536 500 510 　
26 650 1143 　 1245 705 564 550 530 3193
28 700 1245 　 1346 754 600 550 530 3960
30 750 1295 　 1397 806 640 762 　 4398
36×30@ 900×750 1524 　 1727 806 640 762 　 5055
32 800 1372 　 1524 848 698 812 　 5218
34 850 1473 　 1626 883 750 914 　 6210
36 900 1524 　 1727 1001 818 914 　 7490
40 1000 ※1 850 　 ※1780 1245 880 914 　 10089
42 1050 ※1900 　 ※1840 968 1035 　 　 12810
44 1100 ※1 950 　 ※1900 1080 1133 　 　 16190
48 1200 ※2180 　 ※2100 1127 1178 　 　 18060
56 1400 ※2300 　 ※2250 1280 1304 　 　 26330
Main Size of Outside&Weight                                      class 300
NPS
 DN
L(RF)(mm)
L(RTJ)(mm)
L(BW)(mm)
H≈(mm)
H1≈(mm)
M≈(mm)
E≈(mm)
W≈(kg)
in mm 　 　 　 　 　 　 　 　
6 150 403 419 403 285 201 300 254 195
8×6@ 200×150 502 518 521 285 201 300 254 201
8 200 502 518 521 368 232 300 270 213
10×8@ 250×200 568 584 559 368 232 300 270 275
10 250 568 584 559 451 283 400 380 292
12×10@ 300×250 648 664 635 451 283 400 380 350
12 300 648 664 635 570 335 400 380 390
14×12@ 350×300 762 778 762 570 335 400 380 580
14 350 762 778 762 600 377 450 430 613
16×14@ 400×350 838 854 838 600 377 450 430 820
16 400 838 854 838 638 396 500 510 903
18×16@ 450×400 914 930 914 638 396 500 510 1145
18 450 914 930 914 750 437 500 510 1297
20X18@ 500×450 991 1010 991 750 437 500 510 1413
20 500 991 1010 991 612 477 500 510 1640
24×20@ 600×500 1143 1165 1143 612 477 500 510 1989
22 550 1092 1114 1092 656 575 550 530 2187
24 600 1143 1165 1143 694 611 550 530 2736
30×24@ 750×600 1397 1422 1397 694 611 550 530 3328
26 650 1245 1270 1245 743 660 550 530 3388
28 700 1346 1372 1346 777 700 550 530 4050
30 750 1397 1422 1397 830 740 762 　 4704
36×30@ 900×750 1727 1756 1727 830 740 762 　 5610
32 800 1524 1553 1524 875 785 812 　 5506
34 850 1626 1654 1626 910 832 914 　 6698
36 900 1727 1756 1727 1100 889 914 　 7275
40 1000 ※1850 　 ※1780 1256 923 914 　 9633
42 1050 ※1900 　 ※1840 968 1035 　 　 13480
44 1100 ※1950 　 ※1900 1080 1133 　 　 17030
48 1200 ※2180 　 ※2100 1127 1178 　 　 19000
56 1400 ※2300 　 ※2250 1280 1340 　 　 27700
Main Size of Outside＆Weight                                     class 600
NPS
 DN
L(RF)(mm)
L(RTJ)(mm)
L(BW)(mm)
H≈(mm)
H1≈(mm)
M≈(mm)
E≈(mm)
W≈(kg)
in mm 　 　 　 　 　 　 　 　
6 150 559 562 559 350 216 300 254 243
8×6@ 200×150 660 664 660 350 216 300 254 249
8 200 660 664 660 355 254 400 342 254
10×8@ 250×200 787 791 787 355 254 400 342 　
10 250 787 791 787 484 296 400 342 346
12×10@ 300×250 838 841 838 484 296 400 342 450
12 300 838 841 838 549 345 400 380 534
14×12@ 350×300 889 892 889 549 345 400 380 618
14 350 889 892 889 608 378 450 430 782
16×14@ 400×350 991 994 991 608 378 450 430 1008
16 400 991 994 991 630 416 500 510 1205
18×16@ 450×400 1092 1095 1092 630 416 500 510 1422
18 450 1092 1095 1092 670 460 500 510 1595
20x18@ 500×450 1194 1200 1194 670 460 500 510 1843
20 500 1194 1200 1194 712 477 550 530 2038
24×20@ 600×500 1397 1407 1397 712 477 550 530 2686
22 550 1295 1305 1295 758 522 812 　 2708
24 600 1397 1407 1397 798 558 812 　 3396
30×24@ 750×600 1651 1664 1651 798 558 812 　 4496
26 650 1448 1461 1448 850 507 812 　 4154
28 700 1549 1562 1549 885 645 812 　 5108
30 750 1651 1664 1651 940 684 914 　 5784
36×30@ 900×750 2083 2099 2083 940 684 914 　 7051
32 800 1778 1794 1778 988 735 914 　 6906
34 850 1930 1946 1930 1028 783 914 　 8238
36 900 2083 2099 2083 1068 845 914 　 9860
40 1000 ※2000 　 ※1900 1188 920 914 　 13583
42 1050 ※2100 　 ※1950 968 1067 　 　 16640
44 1100 X<2200 　 ※2050 1080 1172 　 　 21030
48 1200 ※2400 　 ※2180 1127 1216 　 　 23460
56 1400 　 　 ※2380 1280 1381 　 　 34200
                                                                                       class 900
NPS
 DN
 L(RF)(mm) L(RTJ)(mm) L(BW)(mm) H≈(mm) H1≈(mm) M≈(mm) E≈(mm) W≈(kg)
in mm 　 　 　 　 　 　 　 　
6 150 610 613 610 360 250 400 380 300
8×6@ 200×150 737 740 737 360 250 400 380 198
8 200 737 740 737 394 280 450 430 335
10×8@ 250×200 838 841 838 394 260 450 430 385
10 250 838 841 838 502 325 500 510 415
12×10@ 300×250 965 968 965 502 325 500 510 575
12 300 965 968 965 572 380 500 510 632
14×12@ 350×300 1029 1038 1029 572 380 500 510 892
14 350 1029 1038 1029 675 395 550 510 944
16×14@ 400×350 1130 1140 1130 675 395 550 530 1391
16 400 1130 1140 1130 762 406 550 530 1455
18×16@ 450×400 1219 1232 1219 762 406 550 530 1742
18 450 1219 1232 1219 868 418 550 530 1936
20×18@ 500×450 1321 1334 1321 868 418 550 530 2210
20 500 1321 1334 1321 910 465 550 530 2500
24×20@ 600×500 1549 1568 1549 910 465 550 530 3150

Main Size of Outide＆Weight                                                      class 900
NPS
 DN
L(RF)(mm)
L(RTJ)(mm)
L(BW)(mm)
H≈(mm)
H1≈(mm)
M≈(mm)
E≈(mm)
W≈(kg)
in mm 　 　 　 　 　 　 　 　
24 600 1549 1568 1549 1020 553 812 530 4084
30x24@ 750×600 ※1880 ※1902 ※1880 1020 553 812 　 5822
26 650 ※1651 ※1673 ※1651 1082 602 914 　 5012
28 700 ※1753 ※1775 ※1753 1135 666 914 　 6066
30 750 ※1880 ※1902 ※1880 1175 716 914 　 6707
36x30@ 900×750 ※2286 ※2315 ※2286 1175 716 914 　 8725
32 800 ※2032 ※2054 ※2032 1255 774 914 　 8354
34 850 ※2159 ※2188 ※2159 1301 814 914 　 9835
36 900 ※2286 ※2315 ※2286 1445 893 914 　 12444
40 1000 　 　 　 972 1121 　 　 17666
42 1050 　 　 　 1060 1200 　 　 20134
46 1150 　 　 　 1111 1280 　 　 25446
48 1200 　 　 　 1149 1330 　 　 28387
                                                                                                   class 1500
NPS
 DN
 L(RF)(mm)　 L(RTJ)(mm)　 L(BW)(mm)　 H≈(mm)　 H1≈(mm) M≈(mm) E≈(mm) W≈(kg)
in mm
6 150 705 711 705 305 281 400 380 340
8x6@ 200X150 832 841 832 305 281 400 380 350
8 200 832 841 832 365 327 450 430 378
10×8@ 250×200 991 1000 991 365 327 450 430 405
10 250 991 1000 991 440 392 500 510 450
12×10@ 300×250 1130 1146 1130 440 392 500 510 650
12 300 1130 1146 1130 596 425 500 510 766
14×12@ 350×300 1257 1276 1257 596 425 500 510 1068
14 350 1257 1276 1257 661 500 550 530 1112
16×14@ 400×350 1384 1406 1384 661 500 550 530 1570
16 400 1384 1406 1384 725 560 550 530 1695
18×16@ 450×400 ※1537 ※1559 ※1537 725 560 550 530 2138
18 450 ※1537 ※1559 ※1537 789 590 812 　 2320
20×18@ 500×450 ※1664 ※1686 张1664 789 590 812 　 1980
20 500 ※1664 ※1686 ※1664 843 725 914 　 2940
24×20@ 600×500 ※1943 ※1972 ※1943 843 725 914 　 3310
24 550 ※1943 ※1972 ※1943 978 813 914 　 4908
26 600 ※2070 ※2124 ※2070 902 972 　 　 7047
28 700 ※2198 ※2251 ※2198 940 1038 　 　 8497
30 750 ※2300 　 ※2300 1035 1067 　 　 9788
32 800 ※2400 　 ※2400 1060 1165 　 　 11470
34 850 ※2550 　 ※2550 1140 1229 　 　 13601
36 900 ※2700 　 ※2700 1181 1305 　 　 15631
                                                                                          CLASS 2500
NPS DN L(RF)(mm)　 L(RTJ)(mm)　 L(BW)(mm)　 H≈(mm)　 H1≈(mm) M≈(mm) E≈(mm) W≈(kg)
in mm
6 150 914 927 914 345 250 450 430 841
8×6@ 200×150 1022 1038 1022 345 250 450 430 1008
8 200 1022 1038 1022 402 340 500 510 1285
10×8@ 250×200 1270 1292 1270 402 340 500 510 1962
10 250 1270 1292 1270 500 411 500 510 2116
12×10@ 300×250 1422 1445 1422 500 480 500 510 3015
12 300 1422 1445 1422 650 480 550 510 3400
