Flange Type Buttefly Valve
Detailed information

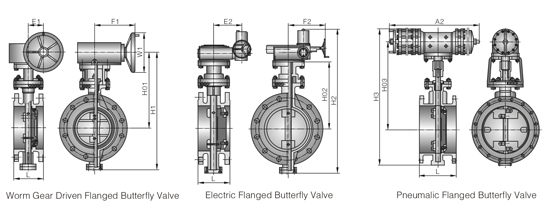

Main Outline Dimensions & Weight   Class 300

NPS L Worm gear actuation Electric Pneumatic Weight(kg)
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 H03 A3 Worm
gear		 Electric Pneu-
matic
2″ 108 365 237 35 169 152 407 237 180 178 - - - 19 27 -
3″ 114 378 253 73 229 152 530 253 180 178 - - - 29 43 -
4″ 127 421 274 73 229 305 552 274 180 178 - - - 39 51 -
5″ 140 482 312 73 229 305 580 312 180 178 - - - 48 58 -
6″ 140 543 351 108 254 305 610 351 180 178 - - - 54 67 -
8″ 152 628 392 108 254 305 755 392 370 235 750 368 275 84 107
10″ 165 855 480 133 305 610 816 480 370 235 909 442 378 118 150 -
12″ 178 812 515 133 305 610 912 515 370 235 1075 535 530 170 22,5 -
14″ 191 885 555 194 356 610 980 555 370 235 1158 572 530 231 266 -
16″ 216 951 590 194 356 356 1057 590 370 235 1230 610 530 299 369 -
18″ 225 1106 636 194 356 356 1140 636 370 235 1462 736 680 390 429 -
20″ 229 1308 685 194 356 356 1243 685 515 245 1328 765 680 499 590 -
24″ 267 1445 934 165 686 686 1420 934 817 351 - - - 726 766 -
28″ 292 1495 1039 165 686 686 1812 1039 817 351 - - - 1360 - -
30″ 292 1535 1060 165 686 686 1906 1060 817 351 - - - 1429 - -
32″ 318 1575 1120 165 686 686 2021 1120 817 351 - - - 1757 - -
36″ 330 1605 1190 165 686 686 2327 1190 973 440 - - - 2223 - -
40″ 410 1755 1234 165 686 686 2451 1234 973 440 - - - 2531 - -
42″ 430 2100 1385 429 805 903 2515 1385 973 440 - - - 2781 - -
44″ 450 2175 1436 429 805 903 2565 1436 973 440 - - - 2979 - -
48″ 470 2303 1570 399 965 903 2697 1570 973 440 - - - 3602 - -

Main Outline Dimensions & Weight   Class 600

3″ 180 541 414 63 140 250 606 295 180 178 - - - 82 79 -
4″ 190 607 447 63 140 250 650 358 180 178 - - - 125 96 -
5″ 200 680 395 lO8 200 250 695 371 180 178 - - - 165 154 -
6″ 210 686 490 152 240 315 743 387 180 178 - - - 191 172 -
8″ 230 757 536 168 300 315 1055 417 370 235 - - - 247 248 -
10″ 250 867 641 192 320 315 1172 465 370 235 - - - 413 308 -
12″ 270 1034 727 237 368 400 1392 546 515 245 - - - 576 467 -
14″ 290 1087 757 237 368 400 1475 579 515 245   - - 664 585 -
16″ 310 1216 825 237 368 400 1557 643 540 360 - - - 971 807 -
18″ 330 1240 840 269 559 400 1625 673 540 360 - - - 1117 1003 -
20″ 350 1330 978 350 645 400 1679 701 540 360 - - - 1639 1139 -
24″ 390 1583 1070 350 645 400 1834 775 540 360 - - - 2082 1767 -
