产品展示 PRODUCTS SHOW 当前位置：首页 - 产品展示 - 球阀-供热专用全焊接球阀 2
供热专用全焊接球阀(相关下载)
供热专用全焊接球阀 2
详细信息

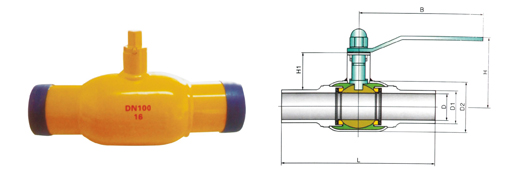

主要外形尺寸及重量Main Size of Outside＆Weight                                                      PN25/PN40
缩径焊接，焊接Reduced Bore Welded/Welded 单位Unit: mm
DN PN L D D1 D2 H B H1 Weight(KG) 扭矩(N．M)
15 40 210 10 21.7 427 103 129 22 　 3-4
20 40 230 15 27.2 48 118 159 23 　 5-7
25 40 260 20 34.0 60 121 159 34 　 8-11
32 40 260 25 42.7 76 120 230 34 　 12-18
40 40 300 32 48.6 89 127 230 43 　 25-32
50 40 300 40 60.5 114 170 300 44 　 38-45
65 25 300 50 76.3 140 185 300 71 　 55-65
80 25 300 65 89.1 165 210 400 77 　 110-120
100 25 325 80 114.3 216 253 400 102 　 200-250
125 25 350 100 139.8 219 273 450 102 　 300-340
150 25 490 125 165.2 355 300 450 107 　 450-480
200 25 580 150 216.3 356 345 252 123 　 750-800
250 25 550 200 267.4 457 572 236 122 　 900-950
300 25 630 250 318.5 508 697 331 155 　 1200-130
350 25 762 337 355.6 559 764 331 187 　 1 900-200
400 25 840 387 406.4 660 810 360 221 　 　
500 25 1010 489 508.0 812 973 413 221 　 　
