铸钢缩径浮动球阀

(相关下载)

铸钢缩径浮动球阀

详细信息

公司除了生产全通径浮动阀以外，还生产缩径浮动球阀，以满足用户的不同需要。缩径球阀不仅能适当的降低成本及价格，而且能满足用户的一些特定要求。

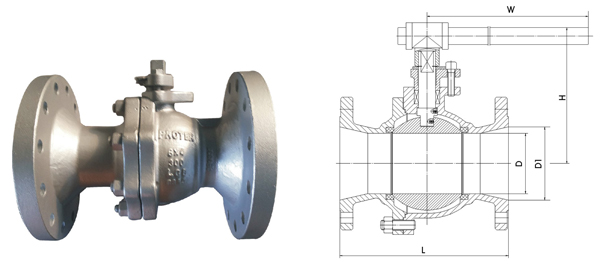

技术参数

公称尺寸		C		ass150. PN20				c		ass300. PN50				Class600. PN110
DN	NPS	L		D	D1	H	W	L		D	D1	H	W	L	D	D1	H	W
DN	NPS	长	短	D	D1	H	W	长	短	D	D1	H	W	L	D	D1	H	W
15xl0	1/2*3/8	108		10	14	80	140	140		10	14	80	140	165	10	14	75
20x15	3/4xl/2	117		14	19	85	140	152		14	19	85	140	190	14	19	79
25x20	lx3/4	127		20	25	90	140	165		20	25	90	140	216	20	25	83
32x2 5	1-1/4xl	140		25	32	99	150	178		25	32	99	150	229	25	32	114
40x32	1-1/2x114	165		32	38	105	180	190		32	38	105	180	241	32	38	120
50x40	2xl-l/2	178		38	51	126	200	216		38	51	126	200	292	38	51	125
65x50	2-1/2x2	190		51	64	140	250	241		51	64	140	250	330	51	64	156
80x65	3x2-1/2	203		64	76	165	300	283		64	76	165	300	356	64	76	172
lOOx80	4x3	229		76	100	178	350	305		76	102	178	350	432	76	102	220
125xl00	5x4	356		100	127	230	500	381		102	127	230	500	508	102	127	250
150xl00	0(4	394	267	100	150	280	800	403		100	152	280	800
200x150	8x6	457	292	150	201	310	800	502	419	152	203	310	800
250x00	10x8	533	330	201	252	350	1000	568	457	203	254	350	1000

注：1、缩径球阀的连接法兰尺寸与全通径球阀相同。
2、部分规格的缩径球阀，其结构长度有长和短两个系列。
