法兰连接浮动球阀

详细信息

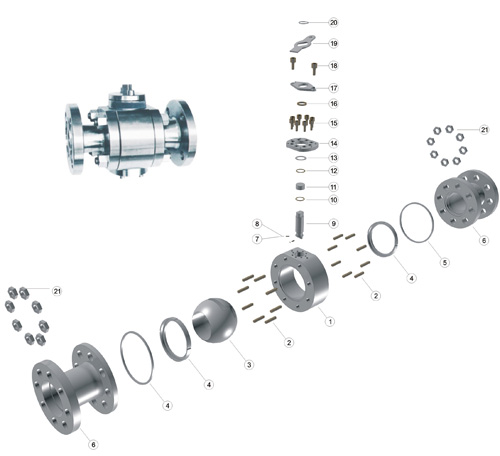

1	阀体	Body
2	双头螺柱	Stud
3	球体	Ball
4	阀座	Seat
5	防火密封垫片	Anti-fire Gasket
6	阀盖	Bonnet
7	防静电钢球	Anti-static Ball
8	防静电弹簧	Anti-sraticspring
9	阀杆	Stem
10	滑动垫圈	Sliding Washer
11	阀杆轴承	Stem Bearing
12	O型圉	o Ring
13	防火密封垫片	Anti-fire Gasket
14	密封盖	Seal Cover
15	内六角螺钉	Hexagon Screw
16	填料	packing
17	填料压盖	Packing Gland
18	内六角螺钉	Hexagon Screw
19	限位块	Stopper
20	弹性挡圈	Elastic Back ring
21	六角螺母	Hexagon Nut

主要材质 Main Materials
零件名称Part Name	A	B	C	D	E	F
阀体Body	A105	A105	A105	F304	F316	LF2
球体Bal	A105+ENP	F304	F316	F304	F316	LF2+ENP
阀杆Stem	F6a	F304	F316	F306	F316	F6a
螺栓Stud	B7	B7M	B7M	B8M	B8M	L7M
螺母Nut	2H	2HM	2HM	8M	8M	7M
阀座Seat	RPTE/PTFE/PPUNYLON/DEVLON/PEEK/MOLON
O型圈O Ring	NBRNITON/EPOM
填料Packing	GRAPHITE/PTFE
防火密封垫片Anti-fireGasket	304+GRAPHITE/316+GRAPHITE

技术参数

公称　压力	公称尺寸 DN	尺寸(mm)													重量(kg)
		L	d	D	D1	D2	D3	b	f		W		H		重量(kg)
		L	d	D	D1	D2	D3	b	f	Z-θd0	手动	蜗轮	手动	蜗轮	手动	蜗轮
PN16	15	130	15	95	65	45		16	2	4-14	140		85		3
	20	130	20	105	75	58		18	2	4-14	140		90		4
	25	140	25	1 15	85	68		18	2	4-14	150		99		5
	32	165	32	140	100	78		18	2	4-18	180		105		7
	40	165	38	150	1 10	88		18	3	4-18	200		126		8
	50	203	50	165	125	102		18	3	4-18	250		140		12
	65	222	65	185	145	122		18	3	8-18	300		165		17
	80	241	76	200	160	138		20	3	8-18	350		178		23
	100	305	100	220	180	158		20	3	8-18	500	305	230	380	35
	125	356	125	250	210	188		22	3	8-18	800	305	280	405	52
	150	394	150	285	240	212		22	3	8-22	800	305	310	460	76
	200	457	201	340	295	268		24	3	12-22	1000	305	350	550	134
PN25	15	130	15	95	65	45		16	2	4-14	140		85		3
	20	130	20	105	75	58		18	2	4-14	140		90		4
	25	140	25	1 15	85	68		18	2	4-14	150		99		5
	32	165	32	140	100	78		18	2	4-18	180		105		7
	40	165	38	150	1 10	88		18	3	4-18	200		126		9
	50	203	50	165	125	102		20	3	4-18	250		140		12
	65	222	65	185	145	122		22	3	8-18	300		165		19
	80	241	76	200	160	138		24	3	8-18	350		178		23
	100	305	100	235	190	162		24	3	8-22	500	305	230	380	45
	125	356	125	270	220	188		26	3	8-26	800	305	280	405	67
	150	394	150	300	250	218		28	3	8-26	800	305	310	460	95
	200	457	201	360	310	278		30	3	12-26	1000	305	350	550	170
PN40	15	130	15	95	65	45	40	16	2	4-14	140		85		3
	20	150	20	105	75	58	51	18	2	4-14	140		90		4
	25	160	25	1 15	85	68	58	18	2	4-14	150		99		5
	32	180	32	140	100	78	66	18	2	4-18	180		105		8
	40	200	38	150	1 10	88	76	18	3	4-18	200		126		1 1
	50	230	50	165	125	102	88	20	3	4-18	250		142		15
	65	290	65	185	145	122	110	22	3	8-18	300		165		20
	80	310	76	200	160	138	121	24	3	8-18	350	305	178	330	29
	100	350	100	235	190	162	150	24	3	8-22	500	305	230	380	48
	125	400	125	270	220	188	176	26	3	8-26	800	305	280	420	68
	150	403	150	300	250	218	204	28	3	8-26	800	305	310	480	98
	200	502	201	375	320	285	260	34	3	12-30	1000	400	350	560	178
PN63	15	130	15	105	75	45	40	18	2	4-14	140		79		5
	20	150	20	130	90	58	51	20	2	4-18	140		83		7
	25	160	25	140	100	68	58	22	2	4-18	200		1 14		9
	32	180	32	155	1 10	78	66	24	2	4-23	200		120		13
	40	200	38	170	125	88	76	24	3	4-23	250		125		17
	50	292	50	180	135	102	88	26	3	4-23	300		156		25
	65	330	65	205	160	122	110	28	3	8-23	350		172		42
	80	356	76	215	170	138	121	30	3	8-23	500	305	220	390	56
	100	406	100	250	200	162	150	32	3	8-25	650	305	250	440	85
PNlOO	15	165	15	105	75	45	40	20	2	4-14	140		79		5
	20	190	20	125	90	58	51	22	2	4-18	140		83		7
	25	216	25	135	100	68	58	24	2	4-18	200		1 14		9
	32	229	32	150	1 10	78	66	26	2	4-22	200		120		13
	40	241	38	165	125	88	76	28	3	4-22	250		125		17
	50	292	50	195	145	102	88	26	3	4-22	300		156		25
	65	330	65	220	170	122	110	26	3	8-22	350		172		42
	80	356	76	230	180	138	121	28	3	8-22	500	305	220	390	56
	100	432	100	265	210	162	150	30	3	8-26	650	305	250	440	85

注：本表法兰尺寸按GB/T 9112-9124标准尺寸。根据用户要求，法兰尺寸也可按HG/T 20592及JB/T 79-94标准尺寸设计制造。
