铸钢软密封球阀

详细信息

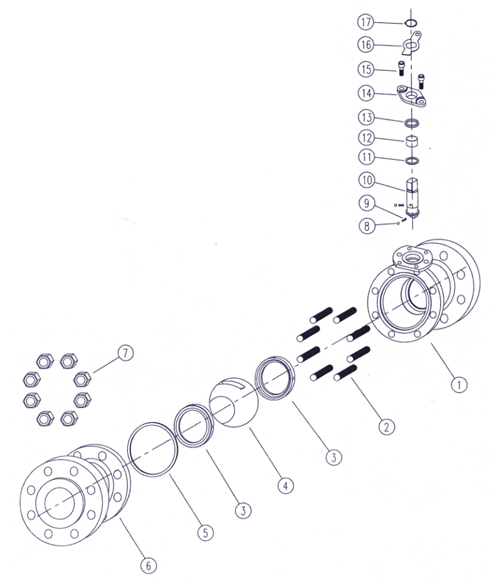

1	阀体	Bady
2	双头螺栓柱	Stud
3	阀座	Seat
4	球体	Ball
5	防火密封垫片	Antif-fire Gasket
6	侧阀体	Bonnet
7	六角螺母	Hexaqon Nut
8	防静电钢球	Anti-Static Ball
9	防静电弹簧	Anti-Sratic Spring
10	阀杆	Stem
11	滑动垫圈	Sliding Washer
12	滑动轴承	Stem Bearing
13	填料	packing
14	填料压盖	Packing Gland
15	内六角螺钉	Hexaqon Screw
16	限位块	Stopper
17	弹性挡圈	Elastic Back Ring

主要材质 Main Materials

零件材料Part name	A	B	C	D	E	F
阀体 Bady	WCB	WCB	WCB	CF8	CF8M	LFF
球体 Ball	A105+ENP	F304	F316	F304	F316	LF2+ENP
阀杆 Stem	A105+ENP	F304	F316	F304	F316	LF2+ENP
螺栓 Stud	B7M	B7M	B7M	B8	B8M	L7M
螺母 Nut	2HM	2HM	2HM	8	8M	7M
阀座 Seat	PTFE/PPL/NYLON/DEVLON/RPTFE/MOLON/PEEK
填料 Packing	GRAPHITE/PTFE
防火密封垫片 Anti-fire Gasket	304+GRAPHITE
	306+GRAPHITE

技术参数

公称压力	公称尺寸 DN	尺寸(mm)													重量
		L	d	D	D1	D2	D3	b	f	Z-+d0	W		H		(kg)
		L	d	D	D1	D2	D3	b	f	Z-+d0	手动	蜗轮	手动	蜗轮	手动	蜗轮
PN16	15	130	14	95	65	45		16	2	4-14	140		85		3
	20	130	19	105	75	58		18	2	4-14	140		90		4
	25	140	25	1 15	85	68		18	2	4-14	150		99		5
	32	165	32	140	100	78		18	2	4-18	180		105		7
	40	165	38	150	1 10	88		18	3	4-18	200		126		8
	50	203	51	165	125	102		18	3	4-18	250		140		12
	65	222	64	185	145	122		18	3	8-18	300		165		17
	80	241	76	200	1 60	138		20	3	8-18	350		178		23
	100	305	102	220	1 80	158		20	3	8-18	500	305	230	380	35
	125	356	127	250	210	188		22	3	8-18	800	305	280	405	52
	150	394	152	285	240	212		22	3	8-22	800	305	310	460	76
	200	457	203	340	295	268		24	3	2-22	1000	305	350	550	134
PN25	15	130	14	95	65	45		16	2	4-14	140		85		3
	20	130	19	105	75	58		18	2	4-14	140		90		4
	25	140	25	1 15	85	68		18	2	4-14	150		99		5
	32	165	32	140	100	78		18	2	4-18	180		105		7
	40	165	38	150	1 10	88		18	3	4-18	200		126		9
	50	203	51	165	125	102		20	3	4-18	250		140		12
	65	222	64	185	145	122		22	3	8-18	300		165		19
	80	241	76	200	1 60	138		24	3	8-18	350		178		23
	100	305	102	235	1 90	162		24	3	8-22	500	305	230	380	45
	125	356	127	270	220	188		26	3	8-26	800	305	280	405	67
	150	394	152	300	250	218		28	3	8-26	800	305	310	460	95
	200	457	203	360	310	278		30	3	12-26	1000	305	350	550	170
PN40	15	130	14	95	65	45	40	16	2	4-14	140		85		3
	20	150	19	105	75	58	51	18	2	4-14	140		90		4
	25	160	25	1 15	85	68	58	18	2	4-14	150		99		5
	32	180	32	140	100	78	66	18	2	4-18	180		105		8
	40	200	38	150	1 10	88	76	18	3	4-18	200		126		11
	50	230	51	165	125	102	88	20	3	4-18	250		142		15
	65	290	64	185	145	122	1 10	22	3	8-18	300		1 65		20
	80	310	76	200	160	138	121	24	3	8-18	350	305	178	330	29
	100	350	102	235	1 90	162	150	24	3	8-22	500	305	230	380	48
	125	400	127	270	220	188	176	26	3	8-26	800	305	280	420	68
	150	403	152	300	250	218	204	28	3	8-26	800	305	310	480	98
	200	502	203	375	320	285	260	34	3	12-30	1000	400	350	560	178
PN63	15	130	14	105	75	45	40	18	2	4-14	140		79		5
	20	150	19	130	90	58	51	20	2	4-18	140		83		7
	25	160	25	140	100	68	58	22	2	4-18	200		114		9
	32	180	32	155	110	78	66	24	2	4-23	200		120		13
	40	200	38	170	125	88	76	24	3	4-23	250		125		17
	50	292	51	180	135	102	88	26	3	4-23	300		156		25
	65	330	64	205	160	122	110	28	3	8-23	350		172		42
	80	356	76	215	170	138	121	30	3	8-23	500	305	220	390	56
	100	406	102	250	200	162	150	32	3	8-25	650	305	250	440	85
PNlOO	15	165	14	105	75	55	40	20	2	4-14	140		79		5
	20	1 90	19	125	90	68	51	22	2	4-18	140		83		7
	25	216	25	135	100	78	58	24	2	4-18	200		114		9
	32	229	32	150	1 10	82	66	26	2	4-22	200		120		13
	40	241	38	165	125	95	76	28	3	4-22	250		125		17
	50	292	51	195	145	1 12	88	26	3	4-22	300		156		25
	65	330	64	220	170	138	1 10	26	3	8-22	350		172		42
	80	356	76	230	1 80	148	121	28	3	8-22	500	305	220	390	56
	100	432	102	265	210	172	150	30	3	8-26	650	305	250	440	85

注：本表法兰尺寸按GB/T9112-9124标准尺寸。根据用户要求，法兰尺寸也可按HG/T20592及JB/T79-94标准尺寸设计制造。
