蝶形双瓣铸钢止回阀

(相关下载)

蝶形双瓣铸钢止回阀

详细信息

适用标准
钢制止回阀，API 594/API 6D，ISO 14313
温度和压力，ASME B16.34
结构长度，ASME B 16.10
端法兰， ASME B 16.5
试验标准，API 598

设计说明
单片阀体
蝶形双瓣旋启式
对夹或法兰连接
水平或垂直安装

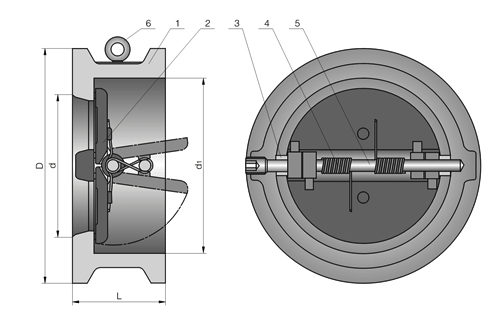

标准材料规范

No	Part Name	ASTM Material
No	Part Name	Carbon Steel	1.25Cr-0.5Mo	2.25Cr- 1Mo	304 Type	316 Type	304L Type	316L Type	20 Alloy
1	Body	A216WCB	A217 WC6	A217WC9	A351CF8	A351 CF8M	A351CF3	A351 CF3M	A351 CN7M
2	Plate	WCB+ 13Cr *1	A217 WC6+HF	A217 WC9+H F	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M	A351 CN7M
3	Stop Pin	A276 410	A276 410	A276 410	A276 304	A276 316	A276 304L	A276 316L	20-Alloy
4	Back Spring	Si-Mn steel	Cr-V Steel	Cr-V Steel	A313 304	A313 316	Inconel 750	Inconel 750	Incone 1750
5	Hinge Pin	A276 410	A276 410	A276 410	A276 304	A276 316	A276 304L	A276 316L	20-Alloy
6	Eyebolt	Carbon Steel	Carbon Steel	Carbon Steel	Carbon Steel+Zn	Carbon Steel+Zn	Carbon Steel+Zn	Carbon Steel+Zn	Carbon Steel+Zn
	Seat Face	13Cr*1	HF	HF	NA	NA	NA	NA	NA
*1	PN≥600Class seal face will be HF
Na	Intergral with vessell
