美标对夹升降式铸钢止回阀(相关下载)
美标对夹升降式铸钢止回阀
详细信息


适用标准
钢制止回阀，API 594/API 6D，ISO 14313
温度和压力，ASME B16.34
结构长度，ASME B 16.10
端法兰， ASME B 16.5
试验标准，API 598

设计说明
单片阀体
升降式
对夹或法兰式
水平或垂直安装

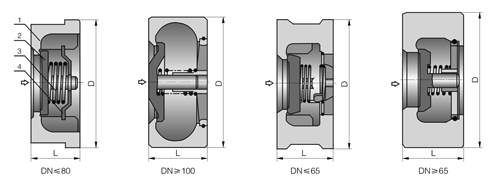

标准材料规范

No. Part Name ASTM Material
Carbon Steel 1.25Cr-0.5Mo 2.25Cr-1Mo 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A216 WCB A217 WC6 A217 WC9 A351CF8 A351 CF8M A351
CF3 		A351
CF3M 		A351
CN7M
2 Plate WCB+13Cr*1 A217 WC6+HF A217 WC9+HF A351
CF8 		A351 CF8M A351
CF3 		A351
CF3M 		A351
CN7M
3 Back Spring Si-Mn steel Cr-V Steel Cr-V Steel A313 304 A313 316 Inconel 750 Inconel 750 Inconel 750
4 Retain Yoke A105 A182 F11 A182 F22 304 SS 316 SS 304L SS 316L SS 20-Alloy
Seat Face 13Cr*1 HF HF NA NA NA NA NA
Eyebolt Carbon Steel Carbon Steel Carbon Steel Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn
*1 PN≥600Class seal face will be HF
Na Intergral with vessell

主要外形尺寸和质量

PN Class150 Class300 Class600 Class900
D N Size(mm) Weight (kg) Size(mm) Weight (kg) Size(mm) Weight (kg) Size(mm) Weight (kg)
in mm L D L D L D L D
1/2 15 16 47 0.2 25 53 0.23 25 53 0.25 25 63 0.3
3/4 20 19 57 0.3 31.5 65 0.36 31.5 65 0.38 31.5 69 0.4
1 25 22 66 0.45 35.5 72 0.52 35.5 72 0.55 35.5 78 0.6
11/4 32 28 75 0.6 40 81 0.75 40 81 0.8 40 88 1.0
11/2 40 31.5 85 0.8 45 95 1.1 45 95 1.2 45 98 1.5
2 50 40 103 1.2 56 110 1.95 56 110 2.0 56 142 2.5
21/2 65 46 122 2.3 63 129 2.9 63 129 3.0 63 167 4.0
3 80 50 135 3.0 71 148 5.5 71 148 6.0 71 205 8.0
4 100 60 173 7.0 80 180 9.0 80 192 10 80 247 13
5 125 90 196 12 110 215 15 110 240 17 110 288 20
6 150 106 222 15 125 250 20 125 265 22 125 25


主要外形尺寸和质量  Class150

DN Size(mm) Weight (kg) Fitting Flange
mm in L D D2 D3 D4 PCD D1 Number of Bolt Longth of Bolt d Long h of L1
in mm RF RJ
15 1/2 25 46 15 25 25 0.28 60.5 4 1/2 M14 90 -
20 3/4 31.5 56 19 30 30 0.42 70 4 1/2 M14 100 -
25 1 35.5 65 24 36 36 0.56 79.5 4 1/2 M14 105 120
32 114 40 74 31 43 43 0.75 89 4 1/2 M14 115 130
40 11/2 45 84 39 52 52 1.3 98.5 4 1/2 M14 120 135
50 2 56 103 48 62 62 2.1 120.5 4 5/8 M16 140 155
65 21/2 63 122 62 75 75 2.8 139.5 4 5/8 M16 155 170
80 3 71 135 78 90 90 3.6 152.5 4 5/8 M16 165 180
100 4 80 173 95 112 112 4.8 190.5 8 5/8 M16 175 190
125 5 110 195 110 132 132 12 216.0 8 3/4 M20 210 225
150 6 125 220 127 158 158 17 241.5 8 3/4 M20 230 245
200 8 160 277 165 200 208 29 298.5 8 3/4 M20 270 285

主要外形尺寸和质量 Class300

DN Size(mm) Weight (kg) Fitting Flange
mm in L D D2 D3 D4 PCD D1 Number of Bolt Longth of Bolt d Long h of L1
in mm RF RJ
15 1/2 25 52 15 25 25 0.3 66.5 4 1/2 M14 95 105
20 3/4 31.5 65 19 30 30 0.46 82.5 4 5/8 M16 110 125
25 1 35.5 72 24 36 36 0.6 89 4 5/8 M16 115 130
32 11/4 40 81 31 43 43 0.8 98.5 4 5/s M16 125 140
40 11/2 45 94 39 52 52 1.5 114.5 4 3/4 M20 140 155
50 2 56 110 48 62 62 2.4 127.0 8 5/8 M16 145 170
65 21/2 63 128 62 75 75 3.0 149.0 8 3/4 M20 170 190
80 3 71 147 78 90 90 4.0 168.5 8 3/4 M20 185 205
100 4 80 179 95 112 112 5.5 200.0 8 3/4 M20 200 220
125 5 110 214 110 132 132 13 235.0 8 3/4 M20 235 255
150 6 125 249 127 150 158 22 270.0 12 3/4 M20 255 275
200 8 160 305 165 200 208 36 330.0 12 7/8 M24 305 325

主要外形尺寸和质量 Class600

DN Size(mm) Weight (kg) Fitting Flange
mm in L D D2 D3 D4 PCD D1 Number of Bolt Longth of Bolt d Long h of L1
in mm RF RJ
15 1/2 25 52 15 25 25 0.4 66.5 4 1/2 M14 95 105
20 3/4 31.5 65 19 30 30 0.8 82.5 4 5/8 M16 110 125
25 1 35.5 72 24 36 36 1.0 89.0 4 5/8 M16 115 130
32 11/4 40 81 31 43 43 1.3 98.5 4 5/s M16 125 140
40 11/2 45 94 39 52 52 1.8 114.5 4 3/4 M20 145 160
50 2 56 110 48 62 62 2.8 127.0 8 5/8 M16 155 170
65 21/2 63 128 62 75 75 4 149.0 8 3/4 M20 175 195
80 3 71 147 78 90 90 6 168.5 8 3/4 M20 190 210
100 4 80 191 95 112 112 11 216.0 8 7/8 M24 220 240
125 5 110 239 110 132 132 25 267.0 8 1 M27 265 285
150 6 125 264 127 150 158 32 292.0 12 1 M27 290 310
200 8 160 318 165 200 208 52 349.0 12 11/8 M30 345 365

主要外形尺寸和质量 Class900

DN Size(mm) Weight (kg) Fitting Flange
mm in L D D2 D3 D4 PCD D1 Number of Bolt Longth of Bolt d Long h of L1
in mm RF RJ
15 1/2 25 62 15 25 25 0.6 82.5 4 8/4 M20 125 140
20 3/4 31.5 69 19 30 30 0.9 89.0 4 3/4 M20 135 150
25 1 35.5 77 24 36 36 1.2 101.5 4 7/8 M24 155 170
32 11/4 40 87 31 43 43 1.5 111.0 4 7/8 M24 160 175
40 11/2 45 97 39 52 52 2.0 124.0 4 1 M27 175 190
50 2 56 140 48 62 62 5.5 165.0 8 7/8 M24 195 210
65 21/2 63 162 62 75 75 7.5 190.5 8 1 M27 215 230
80 3 71 165 78 90 90 8 190.5 8 7/8 M24 210 225
100 4 80 204 95 112 112 14 235.0 8 11/8 M30 245 260
125 5 110 245 110 132 132 27 279.5 8 11/4 M33 290 310
150 6 125 286 127 150 158 41 317.5 12 11/8 M30 310 325
200 8 160 356 165 200 208 76 393.5 12 13/8 M36 375 390
