CB/T3594-94空气管头(2)

(相关下载)

CB/T3594-94空气管头(2)

详细信息

性能规范Technical Data

公称通径 Nominal Diameter(mm)	适用介质 Applicable Medium
50 - 450	燃油、滑油、水 Fuel oil, Lubricant oil, Water.

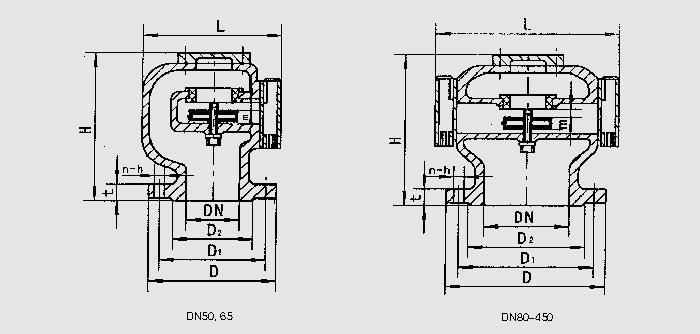

DS、ES型基本尺寸DimensiOns

主要零部件材质Materials of Main Parts

零件名称Parts Name	材料Material
阀体、上盖Body/Cover	QT400-15
浮筒Float	1Cr18Ni9Ti/OCr17lxli12M02
导向螺栓Guide Bolt	QA19-2
外罩Hood	Q235A

公称	结构尺寸Dimer		sions	法兰连接尺寸Flange Joining Dimension					螺栓Bolts		升程	重量(kg)
											Lift Range	We	ght
通径 DN (mm)	L 油轮 Oil tank	水舱 Water tark	H	D	Di	D2	h	t	n	Th	m	油轮 Oil tank	水舱 Water tark
50	190	162	173	165	125	102	18	18	4	M16	13	6	5.8
65	212	194	202	185	145	122	18	18	4	M16	17	10.1	9.73
80	279	233	206	200	160	133	18	20	8	M16	27	16.2	15.6
100	314	258	231	220	180	158	18	20	8	M16	31	17.5	16.9
125	372	333	272	250	210	184	18	22	8	M16	40	27.4	26.1
150	422	368	315	285	240	212	22	22	8	M20	50	37.6	36.3
200	532	528	375	340	295	268	22	24	8	M20	58	62.4	61.9
250	678	558	456	395	350	320	22	28	12	M20	70	91.1	88.5
300	725	605	510	445	400	370	22	28	12	M20	105	130	125
350	840	720	580	505	460	430	22	30	16	M20	115	175	170
400	940	818	660	565	515	482	26	32	16	M24	110	197	192
450	1210	1078	782	615	565	532	26	32	20	M24	128	475	469
