CB/T425-94 低压粗油滤器

详细信息

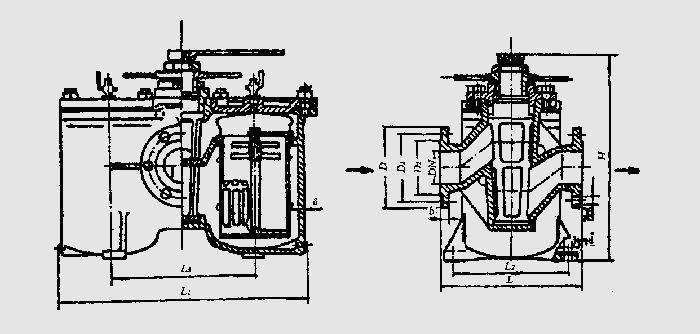

A型基本尺寸Dimensions

公称通径 DN (mm)	结构尺寸 Structure Dimension			壁厚 Thickness	法兰Flange					螺栓Bont		地脚				重量 Weight
	H	L1	L	δ	D	Di	D2	d	b	n个	Th.	L2	L3	n个	d	(kg)
20	218	223	145	7	95	68	48	13	14	4	M12	115	125	4	11	11
25	238	252	170	7	105	73	56	13	14	4	M12	130	140	4	11	13
32	265	292	195	7	115	83	64	15	15	6	M14	145	165	4	11	16
40	298	340	210	8	125	93	74	15	16	6	M14	165	195	4	13	24
50	340	398	235	8	135	103	84	15	16	6	M14	190	230	4	13	34
65	395	482	270	9	155	123	104	15	15	6	M14	225	280	4	15	42
80	445	560	300	9	170	138	118	15	15	8	M14	260	335	4	15	75
100	538	665	340	10	190	158	138	15	15	8	M14	300	380	4	15	124

AS型基本尺寸Dirnensions

公称通径 DN	结构尺寸 Structure Dimension			壁厚 Thickness	法兰Flange					螺栓Bont．		垲脚				重量 Weight
(mm)	H	L1	L	δ	D	D1	D2	d	b	n个	Th	L2	L3	n个	d	(kg)
20	218	223	145	7	90	65	50	11	14	4	M10	115	125	4	11	10.8
25	238	252	170	7	100	75	60	11	14	4	M10	130	140	4	11	12.8
32	265	292	197	7	120	90	70	14	16	4	M14	145	165	4	11	16.9
40	298	340	210	8	130	100	80	14	16	4	M14	165	195	4	13	24.2
50	340	398	235	8	140	110	90	14	16	4	M14	190	230	4	13	34.2
65	395	482	272	9	160	130	110	14	16	4	M14	225	280	4	15	42.6
80	445	560	306	9	190	150	128	18	18	4	M16	260	335	4	15	76.7
100	538	665	346	10	210	170	148	18	18	4	M16	300	380	4	15	126.0
