CB/T3198-94/CBM1062-81

(相关下载)

CB/T3198-94/CBM1062-81 泥箱

详细信息

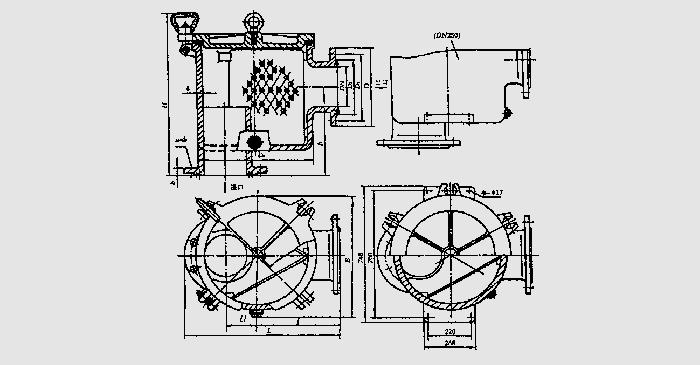

B型基本尺寸Dimensions

公称通径	结构尺寸Structure Dlmension								法兰连接尺寸Flange Dimenslon					螺栓Bont		泥箱开孔面积系数	重量 Weight
DN(mm)	L	l	11	B	H	h	Do	6	D	Di	D2	b	do	n个	Th．	C	、J (kg)
50	227.5	120	40	184	273	135	150	10	135	103	84	15	15	6	M14	3.9	15.6
65	280	150	52.5	222	320	160	192	11	155	123	104	15	15	6	M14	3.9	27.5
80	300	160	55	240	350	180	212	11	170	138	118	15	15	8	M14	3.4	30.6
100	355	190	70	282	390	210	264	12	190	158	138	15	15	8	M14	3.4	38.5
125	430	235	87.5	356	496	285	328	14	215	183	164	15	15	10	M14	3.0	74.9
150	510	280	110	431	600	345	402	16	240	208	190	16	15	12	M14	3.2	113.3
200	612.5	330	135	606	741	440	506	18	295	264	247	16	15	12	M14	2.8	1982
250	717.5	380	155	748	874	500	598	19	365	327	306	18	17	14	M16	2.8	343.2

BS型基本尺寸Dirnensions

公称通径	结构尺寸Structure Dimension								法兰连接尺寸Flange Dimension					螺栓Bont		泥箱开孔面积系数	重量 Weight
DN(mm)	L	l	11	B	H	h	Do	6	D	Di	D2	b	d0	n个	Th．	C	(kg)
50	227.5	120	40	184	273	135	150	10	140	110	90	16	14	4	M12	3.9	16.2
65	280	150	52.5	222	320	160	192	11	160	130	110	16	14	4	M12	3.9	28.5
80	300	160	55	240	350	180	212	11	190	150	128	18	18	4	M16	3.4	32.6
100	355	190	70	282	390	210	264	12	210	170	148	18	18	4	M16	3.4	43.1
125	430	235	87.5	356	496	285	328	14	240	200	178	20	18	8	M16	3.0	81.2
150	510	280	110	431	600	345	402	16	265	225	202	20	18	8	M16	3.2	200.4
200	612.5	330	135	606	741	440	506	18	320	280	258	22	18	8	M16	2.8	207.6
250	717.5	380	155	748	874	500	598	19	375	335	312	24	18	12	M16	2.8	354.4

洼：1、泥箱开孔面积系数C为滤板的开孔总面积与公称通径截面积之比

2、只有DN250的有底脚。
