JIS F7363船用法兰铸铁闸阀

详细信息

性能规范Technical Data

主要零部件材质Materials of Main Parts

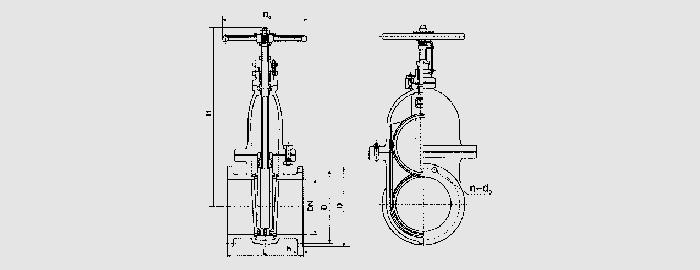

基本尺寸Dimensions

公称通径 DN	结构尺寸Structure Dimension			法兰连接尺寸Connection Dimension of Flange					参考重量 Weight
(mm)	L	H	Do	D	Di	b	n	do	(kg)
50	180	285	125	130	105	16	4	15	13.5
65	190	330	140	155	130	18	4	15	19.0
80	200	380	160	180	145	18	4	19	24.2
100	230	430	180	200	165	20	8	19	35.3
125	250	495	200	235	200	20	8	19	48.1
150	270	560	224	265	230	22	8	19	65.3
200	290	680	280	320	280	24	8	23	103
250	330	800	355	385	345	26	12	23	164
300	370	920	400	430	390	28	12	23	236
350	410	1000	450	480	435	30	12	25	307
400	470	1100	500	540	495	30	16	25	405
450	500	1420	560	605	555	30	16	25	556
500	550	1500	560	655	605	32	20	25	700
550	600	1650	630	720	665	32	20	27	878
1600	660	1680	710	770	715	32	20	27	1120
