| 性能规范Technical Data |
公称压力
Nominal Pressure
(MPa) |
公称通径
Nominal Diameter
(mm) |
适用介质Applicable Medium |
1.6
|
6-32
|
海水、淡水、滑油、燃油和f≤2500C蒸汽
Sea water. Fresh water. Lu bricanting oil, Fuel oil,f≤250‘℃steam |
|
|
| 主要零部件材质Materials of Main Parts |
| 零件名称Parts Name |
材料Material |
| |
名称Name |
牌号Marks |
| 阀体、阀盖、阀盘Body/Cover/Disc |
铸锡青铜Cast Tin Bronze |
ZCuSn102n2 |
阀杆Stem |
不锈铡Stainless Steel
|
DN6. 10: 2Cr13
|
| |
铝青铜Aluminum Bronze |
DN15 - 32: CuA19Mn2 |
|
|

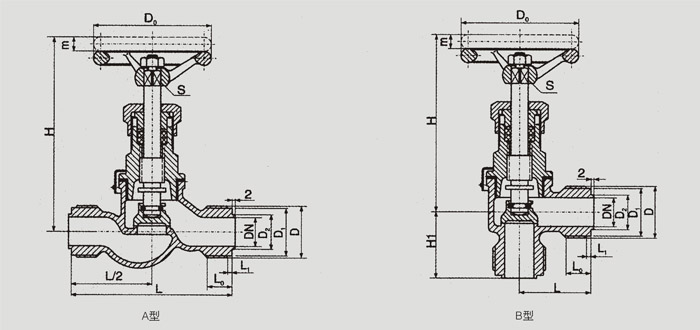

| DN6，1 0的基本尺寸Dimensions |
| 公称 |
结构尺寸Structure Dimension |
螺纹接头 |
手轮 |
升程 |
参考重量 |
通径
DN |
L
|
H≈
|
Hi
|
Thread Jo
|
nf
|
Hand wheel
|
Lift
Range |
Weight(kg)
|
| (mm) |
A型 |
B型 |
A型 |
B型 |
B型 |
D |
Di |
D2 |
Lo |
Li |
Do |
S |
m |
A型 |
B型 |
| 6 |
78 |
34 |
90 |
77 |
32 |
M18×1 5 |
15 8 |
9 |
13 |
2 |
50 |
6 |
5 |
0 34 |
0 28 |
| 10 |
80 |
34 |
90 |
78 |
32 |
M22X1 5 |
19 8 |
13 |
14 |
2 |
50 |
6 |
5 |
0 40 |
0 32 |
|
|
| DN15 - 32的基本尺寸Dimensions |
| 公称 |
结构尺寸Structure Dimension |
螺纹接头 |
手轮 |
升程 |
参考重量 |
通径
DN |
L
|
H≈
|
Hi
|
Thread Jo
|
nf
|
Hand wheel
|
Lift
Range |
Weight(kg)
|
| (mm) |
A型 |
B型 |
A型 |
B型 |
B型 |
D |
Di |
D2 |
Lo |
L1 |
Do |
S |
m |
A型 |
B型 |
| 15 |
95 |
46 |
100 |
91 |
40 |
M30×2 |
27 |
19 |
19 |
3 |
50 |
6 |
5 |
0.60 |
0.53 |
| 20 |
110 |
49 |
112 |
100 |
44 |
M36×2 |
33 |
24 |
19 |
3 |
65 |
7 |
6 |
0.98 |
0.96 |
| 25 |
125 |
53 |
128 |
113 |
48 |
M42×2 |
39 |
29 |
20 |
3 |
80 |
8 |
8 |
1.38 |
1.33 |
| 32 |
145 |
58 |
136 |
121 |
56 |
M48×2 |
45 |
36 |
20 |
3 |
80 |
8 |
9 |
1.60 |
1.55 | |
