CB/T3819-1999板式止回阀

(相关下载)

CB/T3819-1999板式止回阀

详细信息

性能规蒴！TechnicalData

公称压力NominalPressure(MPa)	公称通径NominalDiameter(mm)	适用介质ApplicableMedium
1.0	50-500	淡水、海水Freshwater,Seawater，

主要零部件材质MaterialsofMainParts

零件名称PartsName	材料Material
	名称Name	牌号Marks
阀体Body	青铜Bronze	C)A19-2
阀盘Disc	青铜Bronze	ZQ19-2

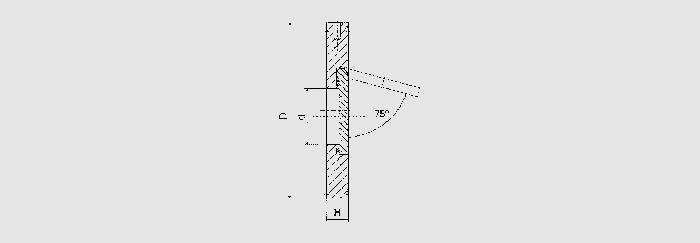

铸铁R型基本尺寸Dimensions

公称通径	结构尺寸StructureDimension			参考重量
DN(mm)	D	d	H	Weight(kg)
50	108	26	14	1.05
65	128	36	14	1.63
80	144	48	14	2.05
100	164	72	14	3，43
125	194	95	16	8.58
150	220	115	19	13.20
200	275	140	29	18.10
250	330	190	29	24.60
300	380	218	38	37.30
350	440	265	41	71.60
400	490	306	51	76.35
450	540	358	51	81.00
500	596	408	61	88.60
