CB/T3656-94船用空气减压阀

详细信息

压力分级Pressure Classification

l压力分级Pressure Classification	进口压力Entry Pressure(P1)	出口压力Exit Pressure(P1)
A	3.0	1.0～0.7
B	3.0	<0.7～0.2
e	1.0	0.4～0.05

性能规范Technical Data

公称通径 Nominal Diameter		进口工作压力Entry Pressure Pl(MPa)
DN(mm)		3.0		1。0
进口Entry DN1	出口Exit DN2	出口减压压力Exit Reduce Pressure P2(MPa)
15	20
20	25	1.0—0.7	<0.7～0.2		0.4～0.05
25	32

主要零部件材质Materials of Main Parts

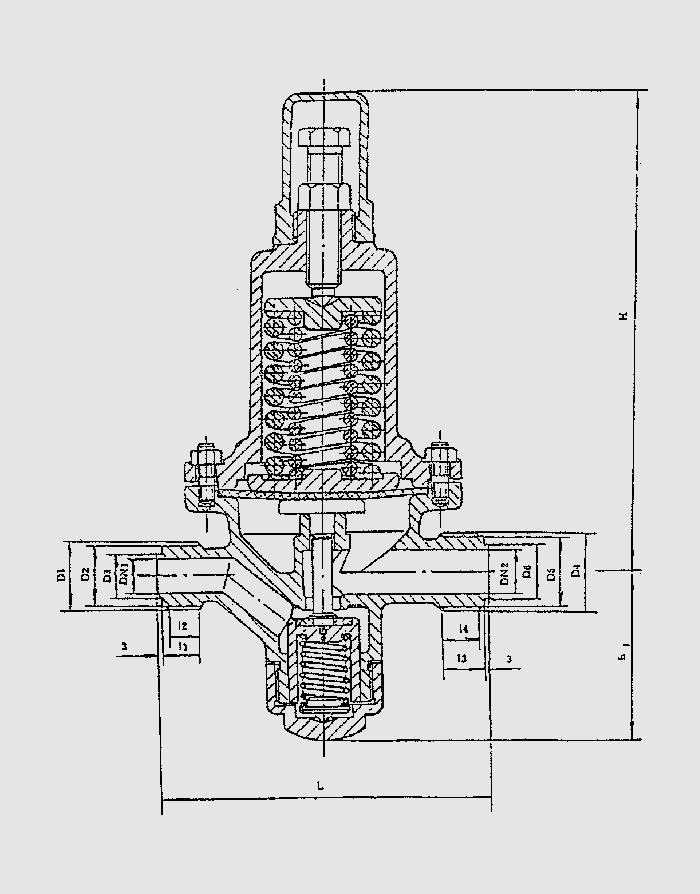

基本尺寸Dimensions

公称通径 Nominal		结构尺寸			外螺纹连接尺寸Connect Sice for Screw										重量
Diameter		Structure Dimension			进口Entry					出口Exit					Weight (kg)
DNl	DN2	L	H	h	D1	D2	D3	11	12	D4	Ds	D6	13	14
15	20	140	312	103	M36×2	33	22	22	5	M39×2	36	25	23	5	6.57
20	25	229	390	123	M39×2	36	25	23	5	M48×2	45	32	26	6	22.3
25	32	229	390	123	M48×2	45	32	26	6	M56×2	53	38	28	6	27.3
