CB/T309-1999船用内螺纹青铜截止阀

(相关下载)

CB/T309-1999船用内螺纹青铜截止阀

详细信息

性能规范Technical Data

型式Type	名称Name	公称压力Nominal Pressure(MPa)	公称通径Nominal Diameter(mm)
A	直通截止阀	1.6	6 - 50
B	直角截止阀		15 - 50

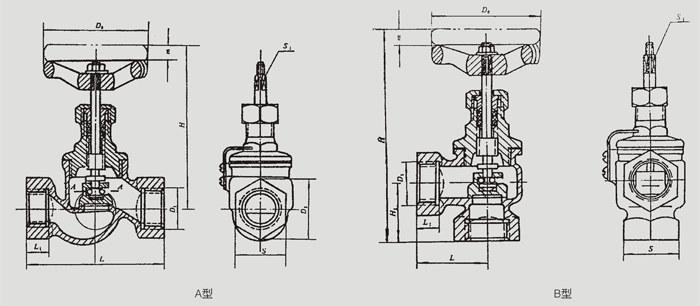

基本尺寸Dimensions

公称	结构尺寸Structure Dimension					螺纹接头Thread Joint			手轮Hand Wheel		升程	参考重量
通径DN	L		H		Hi	Di	S	L1	Do	Si	Lift Range	Weight(kg)
(mm)	A型	B型	A型	B型							m	A型	B型
6	65		86			G1/4	19	10	50	6	5	0.35
10	75		88			G3/8"	22	12	50	6	5	0.44
15	84	35	100	125	35	G1/2	27	14	50	6	6	0.56	0.55
20	95	40	112	143	40	G3/4"	36	16	65	7	7	0.90	0.91
25	110	45	125	158	45	G1	41	18	80	8	8	1.26	1.20
32	130	54	139	176	54	G11/4"	50	20	80	8	8	2.02	2.02
40	150	65	155	220	65	G1J／2	60	22	120	11	14	2.93	2.93
50	180	80	175	283	80	G2"	70	24	120	11	15	4.37	3.83
