GB/T3478-92法兰吸入止回阀(相关下载)
GB/T3478-92法兰吸入止回阀
详细信息
性能规范Technical Data



公称压力Nominal Pressure(MPa) 公称通径Nominal Diameter(mm)     适用介质Applicable Medium
    1 0     32 - 250     油品、海水、淡水Oil, Sea water，Fresh water

主要零部件材质Materials of Main Parts




    零件名称PartsName		     材料Material

　     名称Name     牌号Marks
    阀体、阀盖Body/Cover     灰铸铁Gray Cast lron，铸硅黄铜Cast Silicon Brass HT200或ZCuSn16S14
    阀盘Disc     铸硅黄铜Cast Silicon Brass     ZCuSn16S14
    阀杆Stem     硅黄铜Silicon Brass     Cu2n16S14

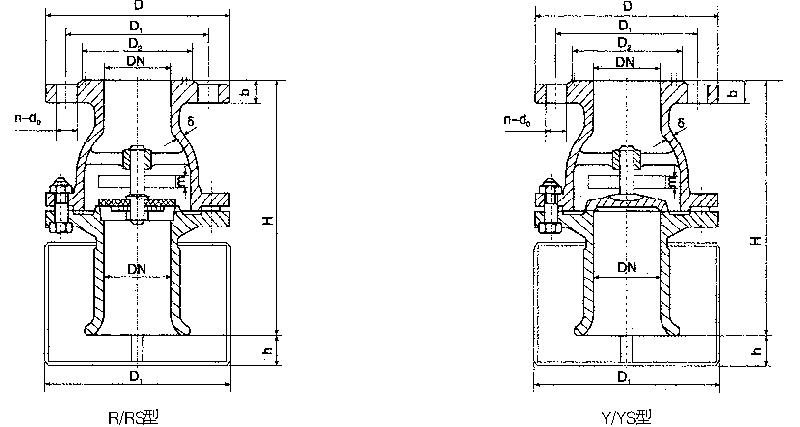

铸铁R型基本尺寸Dimensions



公称通径
    DN

 		     结构尺寸
    Structure Dimension


  壁厚
Thickness

    法兰Flange


    螺栓Bont

 		     升程

  Lift Range
    m		 参考重量

  Weight
  (kg)
  (mm)

  H
  h
  D3		     δ
  D
  D1
  D2		   d0
 		   b
 		   n个
 		   Th
 		 　 　
    32     150     15     85     7     1 15     83     64     15     13     6   M14     9     2 08
    40     170     17     95     8     125     93     74     15     13     6   M14     12     2 90
    50     194     21     120     8     135     103     84     15     13     6   M14     15     3 98
    65     210     26     150     9     155     123     104     15     13     6   M14     19     5 25
    80     230     30     180     9     170     138     1 18     15     14     8   M14     23     7 91
    100     269     39     230     10     190     158     138     15     15     8   M14     28     13 90
    125     290     47     280     10     215     183     164     15     15     10   M14     35     18 80
    150     335     57     335     1 1     240     208     190     15     15     12   M14     42     25 90
    200     395     73     440     1 1     295     264     247     15     15     12   M14     58     46 10
    250     508     91     545     13     365     327     306     17     1 8     14   M16     72     67 70
