GB/T1854-93船用法兰铸铁单排吸入截止阀箱

详细信息

性能规范Technical Data

主要零部件材质Materials of Main Parts

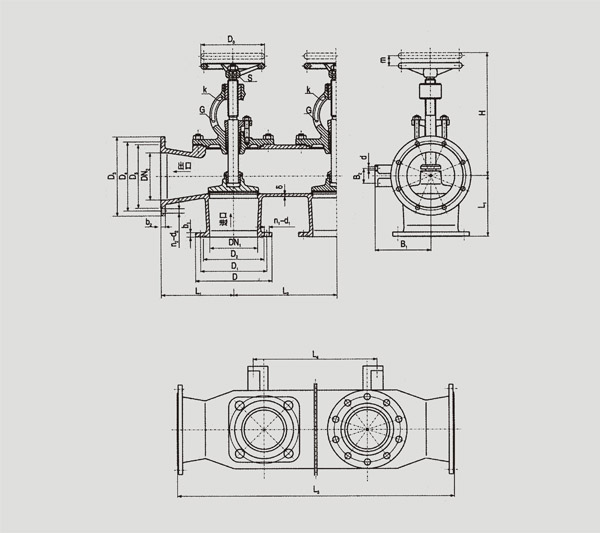

R型、S型基本尺寸Dimensions

公称	公称通径		结构尺寸Structure Dimension										壁厚	法兰连接尺寸Connection Dimension of Flange											手轮 Hand		升程	参考重量
							L4						Thickness	进口Inlet DN1					出口Ou			et DN2		螺栓 Bolt	wheel		Lift Range	Weight(kg)
压力 PN (MPa)	DN(mm) DN1	DN2	L1	L2	L3R型	S型	R型	S型	H	Bi	B2	d	8	D	Di	D2	b1	n1-di	D3	D4	Ds	b2	n2-d2	Th	Do	S	m	R型	S型
	40	50	110	160	380	540	210	370	236	95	50	13	8	125	93	74	15	6-15	135	103	84	16	6-15	M14	120	11	12	16.1	24.4
	50	65	120	180	420	600	230	410	256	100	50	15	8	135	103	84	15	6-15	155	123	104	15	6-15	M14	140	12	14	25.2	36.0
	65	80	130	180	440	620	230	410	277	120	50	15	9	155	123	104	15	6-15	170	138	118	15	8-15	M14	140	12	20	33.0	48.7
1.0	80	100	140	200	480	680	260	460	304	130	60	17	9	170	138	118	15	8-15	190	158	138	15	8-15	M14	160	14	26	40.3	60.2
	100	125	170	230	570	800	290	520	325	150	60	17	10	190	158	138	15	8-15	215	183	164	15	10-15	M14	180	14	36	58.8	91.0
	125	150	200	250	650	900	310	560	366	160	60	17	10	215	183	164	16	10-15	240	208	190	16	12-15	M14	200	17	45	72.8	1086
	150	200	230	280	740	102[	340	620	416	175	60	17	11	240	208	190	16	12-15	295	264	247	16	12-15	M14	200	17	58	105.7	151.6
0.6	200	250	280	380	940	132[	446	826	543	225	80	21	13	295	264	247	16	12-15	365	327	306	18	14-17	M14	360	27	68	211.0	318.1
	250	300	400	460	126C	1720	544	1004	623	270	80	21	14	365	327	306	18	14-17	430	386	360	19	14-21	M16	360	27	80	305.2	461.5

RS犁、SS型基本尺寸Dimensions

岔称	公称通径		结构尺寸Structure Dimension										壁厚	法兰连接尺寸Connection Dimension Of Flange											手轮 Hand		升程	参考重量
							L4						Thickness	进口Inlet DN1					出口Ou			et DN2		螺栓 Bolt	wheel		Lift Range	Weight(kg)
压力 PN (MPa)	DN (mm) DN1	DN2	L1	L2	RS L3 型	SS 型	RS 型	SS 型	H	Bi	B2	d	8	D	Di	D2	b1	n1-di	D3	D4	Ds	b2	n2-d2	Th	Do	S	m	RS 型	SS 型
	40	50	115	180	410	590	230	410	236	105	50	13	8	150	11C	88	18	4-18	165	125	102	20	4-18	M16	120	11	12	20.6	30.0
	50	65	125	195	445	650	245	440	256	115	50	15	8	165	125	102	20	4-18	185	145	122	20	4-18	M16	140	12	14	31.2	44.7
	65	80	145	215	505	720	265	480	277	135	50	15	9	185	145	122	20	4-18	200	160	133	22	8-18	M16	140	12	20	41.2	60.3
1.0	80	100	155	230	540	770	290	520	304	145	60	17	9	200	16C	133	22	8-18	220	180	158	24	8-18	M16	160	14	26	50.2	74.7
	100	125	175	270	620	890	330	600	325	165	60	17	10	220	18C	158	24	8-18	250	210	184	26	8-18	M16	180	14	36	71.7	110.6
	125	150	200	290	690	980	350	640	366	180	60	17	10	250	21C	184	26	8-18	285	240	212	26	8-22	M16	200	17	45	91.1	134.7
	150	200	225	325	770	1100	385	710	416	200	60	17	11	285	24C	212	26	8-22	340	295	268	28	8-22	M20	200	17	58	125.9	182.2
0.6	200	250	275	380	930	1310	450	830	543	240	70	21	13	320	28C	258	22	8-18	375	335	312	24	12-18	M16	360	27	68	232.1	350.5
	250	300	325	435	1080	1515	505	940	623	280	70	21	14	375	335	312	24	12-18	440	395	365	24	12-22	M16	450	32	80	319.5	483.0
