CB/T3475-92船用法兰铸钢防浪阀_船用阀门

公称压力Nominal Pressure(MPa)	公称通径Nominal Diameter(mm)	适用介质Applicable Medium
0 1	50 - 100	海水、淡水、污水Sea water，Fresh water，Sewage
	50 - 150

零件名称PartsName	材料Material
	名称Name	牌号Marks
阀体、阀盖Body/Cover	铸钢、铸锡青铜Cast Steel/Cast Tin Bronze	ZG230-450/ZCuSn l02n2
阀盘Disc	铸锡青铜Cast Tin Bronze	ZCuSn l02n2
压板材料Plate Material	锡黄铜Tin Brass	HSn62-1

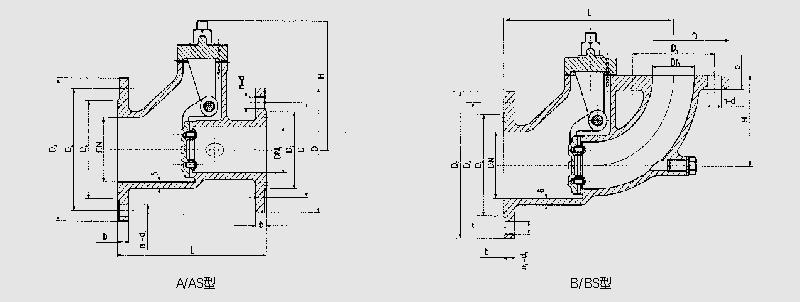

公称通径	出口通径	结构尺寸 Structure Dimension				Thess		法兰进口连接尺寸 Connection Dmension of in					r ef Flange		法兰出口连接尺寸 Connectfon Df menSfon of Out ef F ange							参考重量 Weight(kg)
															D3	D4	Ds	b1	di	螺栓Bolt		铸钢Cast Steel		青铜Bronze
DN (mm)	D N A型	L B型	A型	H B型	Cast Sted	铸钢 Bronze	青铜	D	D1	D2	b	d	n个蜾栓Bolt	Th						n个	Th	A型	B型	A型	B型 (mm) 50
65	185	205	120	90	7 5	5	135	103	84	14	15	6	M14	155	123	104	14	15	6	M14	8	9	8	9	65
80	200	226	130	100	8 0	6	155	123	104	14	15	6	M14	170	138	1 18	14	15	8	M14	10	1 1	1 1	12	80
100	226	260	150	120	8 5	6	170	138	1 18	14	15	8	M14	190	158	138	14	15	8	M14	14	15	15	16	100
125	250	300	175	140	9 0	6	190	158	138	14	15	8	M14	215	183	164	14	15	10	M14	23	24	24	23	125
150		350		165	10 0	7	215	183	164	14	15	10	M14	240	208	190	14	15	12	M14		33		33	150
175		370		170	11 0	7	240	208	190	14	15	12	M14	270	238	221	15	15	12	M14		35		38

公称通径	出口通径	结构尺寸 Structure Dimension				壁厚 Thickness（g）		泫兰进口连接尺寸 Connection Dfmension of ln					r ef Flange		法兰出口连接尺寸 Con riectfon Df meriSion of Outlet Flange							参考重量 Weight(kg)
DN	DN	L		H		铸钢	青铜	D	D1	D2	b	d	螺栓Bolt		D3	D4	Ds	bi	di	螺栓Bolt		铸钢Cast Steel		青铜Bronze
(mm)	(mm)	A型	B型	A型	B型	Cast Sted	Bronze						n个	Th						n个	Th	AS型	BS型	AS型	BS型
50	65	185	205	120	90	7 5	5	140	1 10	90	16	14	丑	M12	160	130	1 10	16	14	丑	M12	8	9	8	9
65	80	200	226	130	100	8 0	6	160	130	1 10	16	14	4	M12	190	150	128	18	1 8	丑	M16	10	13	1 1	13
80	100	226	260	150	120	8 5	6	190	150	128	18	1 8	4	M16	210	170	148	18	1 8	4	M16	15	18	16	19
100	125	250	300	175	140	9 0	6	210	170	148	18	1 8	4	M16	240	200	178	20	1 8	8	M16	25	27	26	28
125	150		350		165	10 0	7	240	200	178	20	1 8	8	M16	265	225	202	20	1 8	8	M16		41		41
150	175		370		170	11 0	7	265	225	202	20	1 8	8	M16	295	255	232	22	1 8	8	M16		50		51
